CARTE 64 DARLINGTONS AVEC RESISTANCE

Cette carte possède 64 Darlingtons pouvant alimenter directement des électro-aimants.
Elle a des réseaux de résistance série permettant de la connecter à tout contact, capteur HALL ou ILS ou optoélectronique.

Entrée et sorties par connecteurs 64 point.
Il suffit de la relier aux masses de l'alimentation.

BRANCHEMENT DES DARLINTONS :

• Si le commun de l'orgue est au + , utiliser des Darlingtons NPN

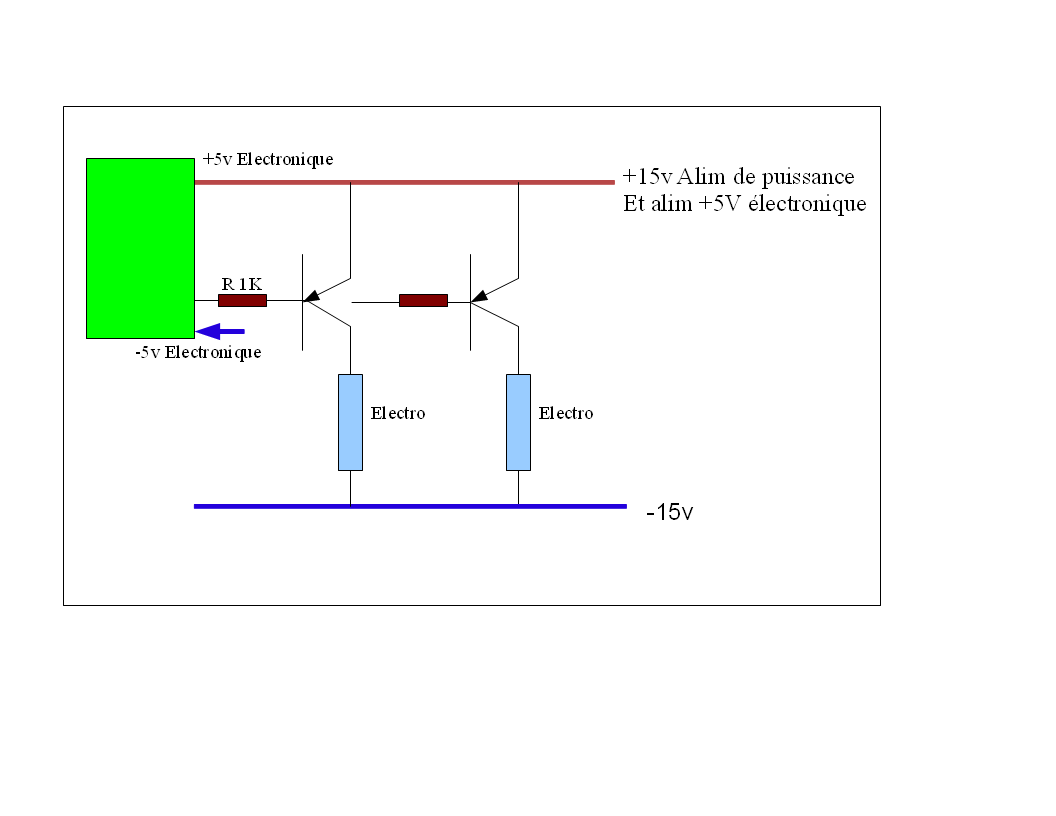

• Si le commun de l'orgue est au -, utiliser le mode de branchement ci-dessous :
• Pour des branchements inductifs de puissance, utiliser des relais solides (SOLID STATE RELAYS)
